XT滑架

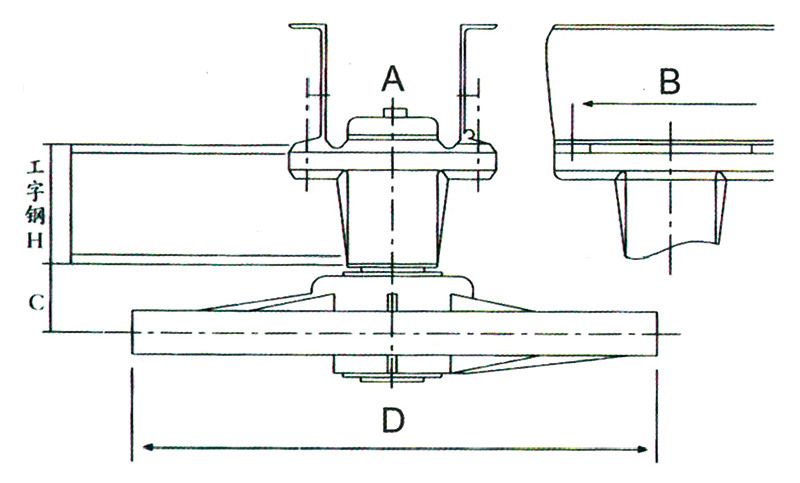

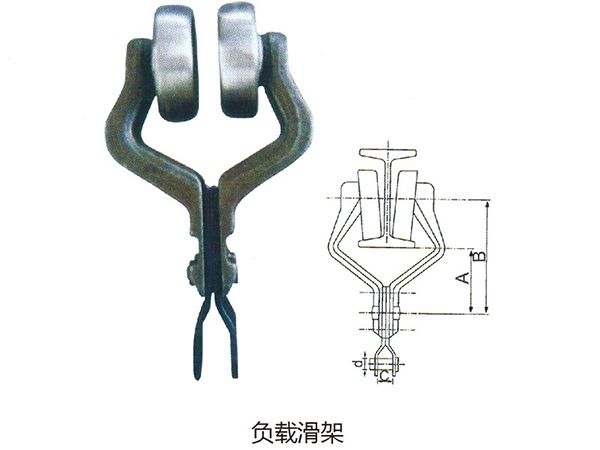

　　模锻滑架的主要作用是承受物件、吊具及链条的重量,在垂直弯曲段还要承受链条张力的合力,并能够保证链条按轨道的线路运行。在线路中两个负载滑架之间距离超过800~900mm时,可在中间增加一一个负载滑架。滑架用来支撑链条、承受物体,并被链条所牵弓的沿工字钢轨道行走的工作小车,不带呆板的仅起支撑作用的滑架叫空载滑架,带有吊板并可在吊板销轴上挂吊具的滑架叫负载滑架,由两副负载滑架经重载横梁相串结的称重载滑架。

　　滑架制造分为高精铸造和锻造两种,铸件又分为铸铁件和铸钢件两种。滑架装有滚动轴承,且在滑架端部还装有压注式油杯,保证润滑良好,运行阻力小，其使用温度可达200°C,如果使用温度超出,经两方协商可设计制造特殊结构的滑架,或者采用石墨粉润滑。

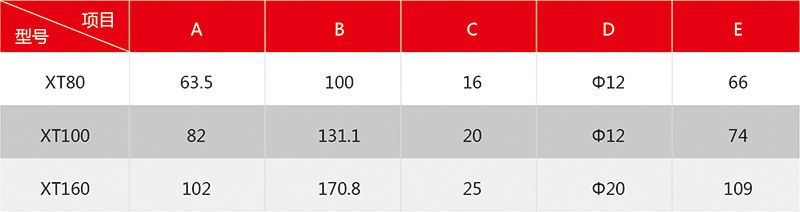

滑架参数

滑架展示

XT模锻链条

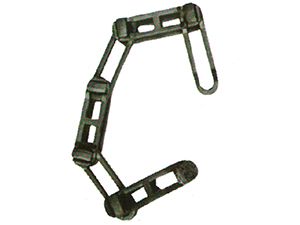

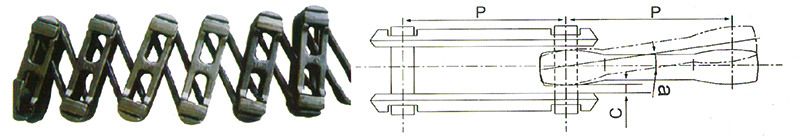

　　链条是输送机的牵弓|部件, XT80、XT100、 XT160、 普通悬挂式输送机有两种型式的链条,即模锻可拆链和冲压可拆链,以上两种型式链条除了作直线运动外,均能在水平方向、垂直方向任意回转。

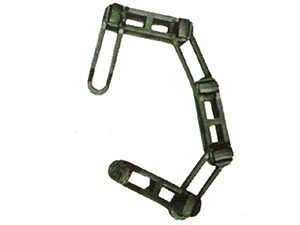

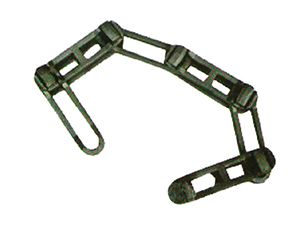

链条展示

链条参数

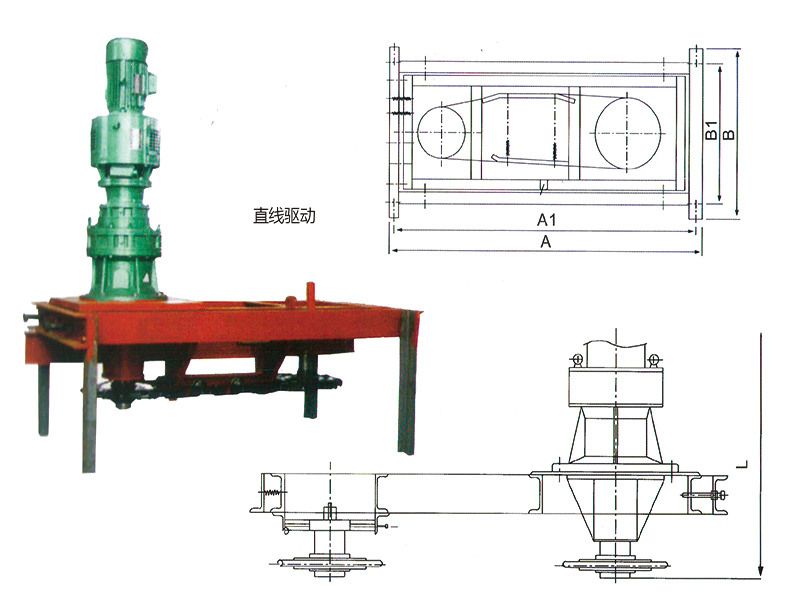

XT驱动装置（XT80/100/160直线驱动）

　　该装置采用直联式摆线针轮减速器传动结构,传递效率高,运动可靠。驱动机架分内、外框,一旦发生阻力过载等意外情況,内框相对外框移动,行程开关动作,进行电器保护。传动装置应布置在张力较大的线路高处,同时也应该考虑吊挂与维修的方便。

结构图

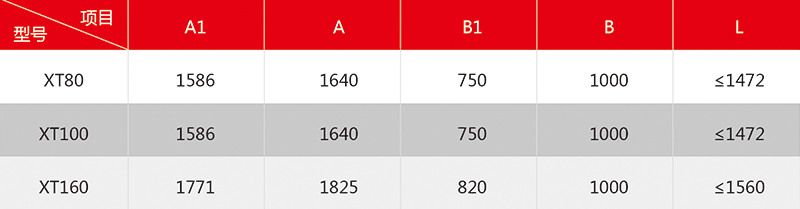

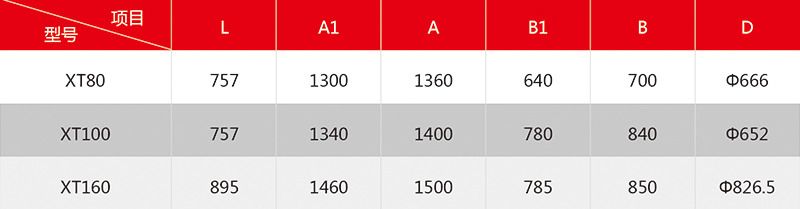

直线驱动参数

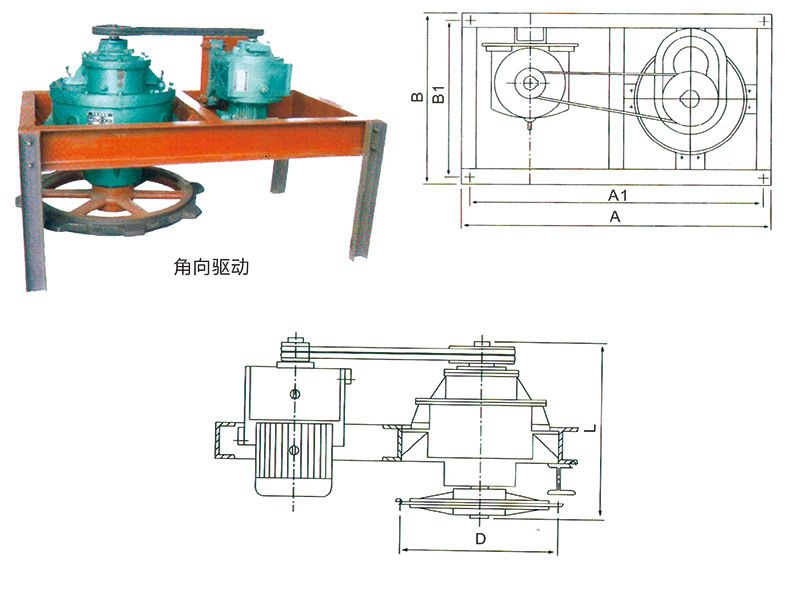

角向驱动（XT80/100/160直线驱动）

　　该装置采用行星减速机皮带结构的传动装置,驱动轮标准齿数为10,如用户有特殊的需要,在保证减速机强度的前提下,可提供齿数为13的驱动轮,速度范国为0.5~ 10m/min,考虑到线路运输的平稳和使用寿命,建议在输送量允许范围内考虑线速度以2~6mmin为佳。本驱动设计时,考虑到有可能因超载等意外情况而损坏驱动,故而装有安全销保护只要牵引|力超载,销立即剪断,从而保护驱动装置。

结构图

角向驱动参数

XT涨紧装置

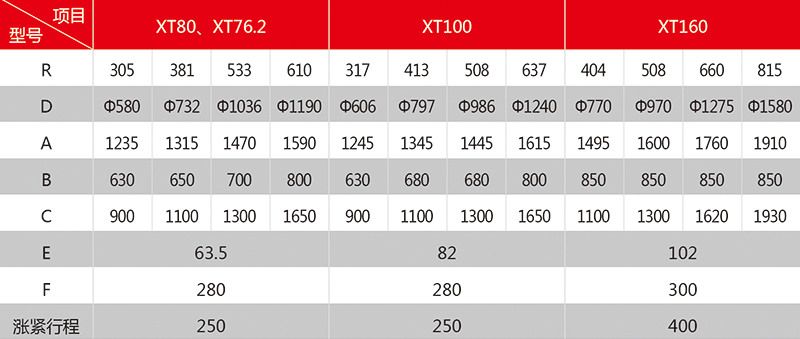

　　涨紧装置是保证链条涨紧,补偿安裝误差和链条在拉力作用下伸长,磨损及温差作用下弓|起的伸缩,保证驱动装置出绕点有- -一个初涨力,消除整个线路中产生负的装置。XT80、 XT100、XT160 普通悬挂输送机的涨紧装置均为重锤式,其依靠该装置上的配重盘重量自动调整链条的松紧,其中又可分为单轮涨紧和双轮涨紧两种,涨紧应放在张力较小的地方，- -般布置在靠近传动装置后面的较低处,靠近涨紧之后,不应有较大的载重下降坡段。

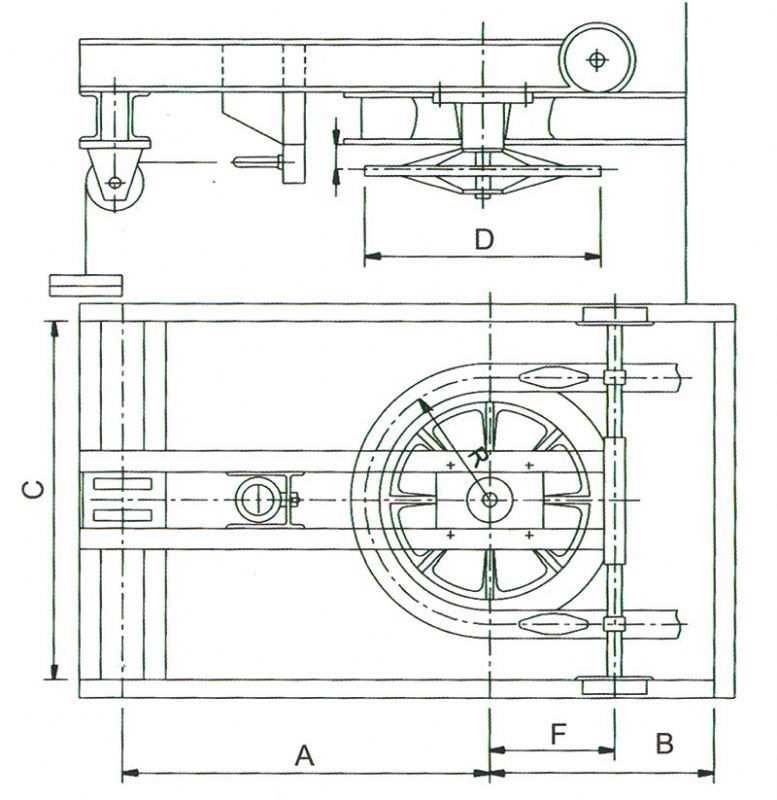

涨紧装置结构图

涨紧装置参数

XT回转装置

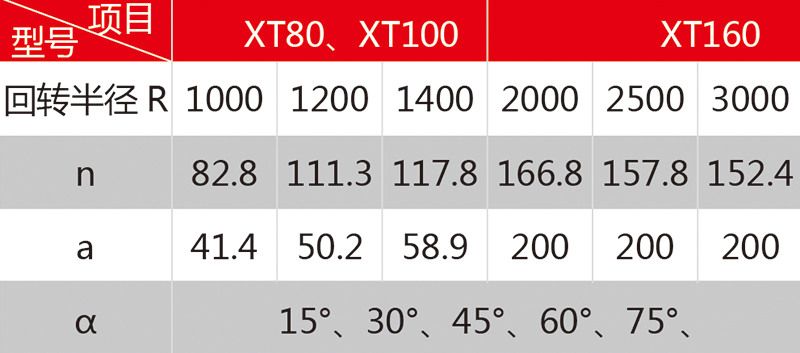

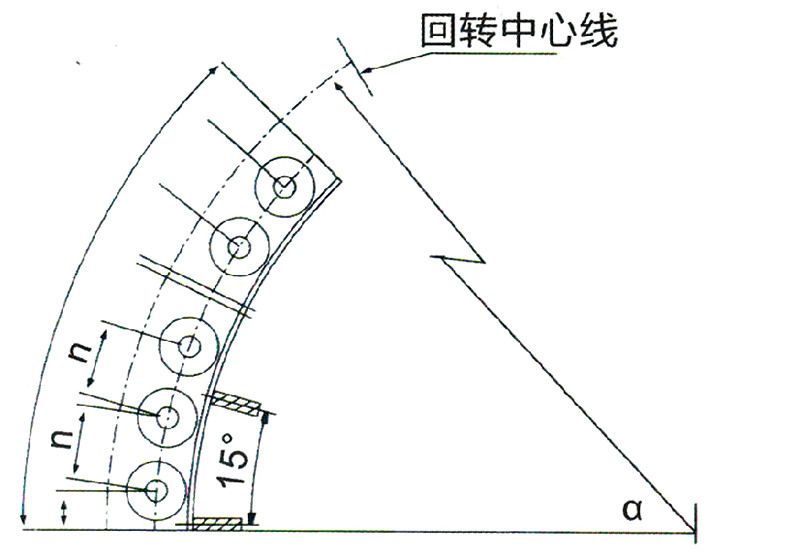

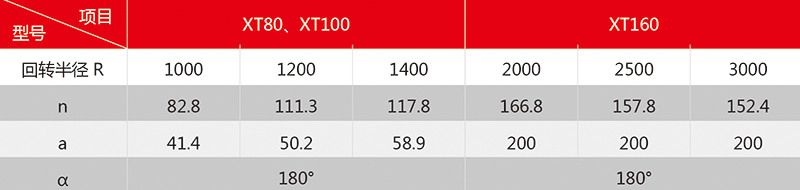

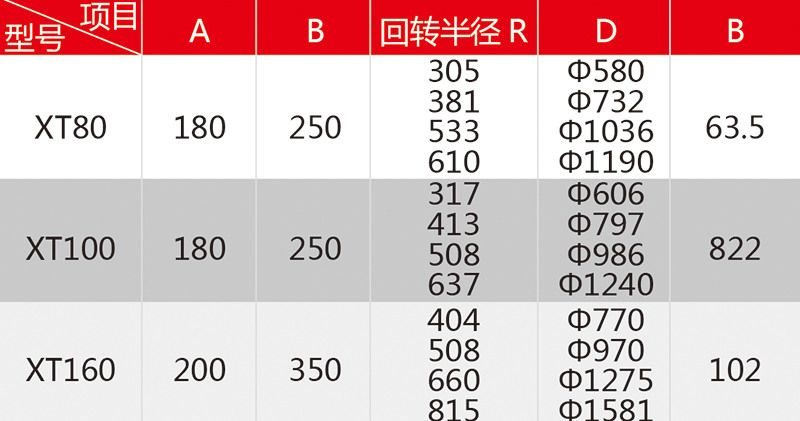

　　回转装置是弓|导链条及滑架平稳的沿轨道转弯的水平改回装置,安装在线路的水平转弯轨段上, 回转装置可分为:链轮回转、光轮回转、滚子列回转三种结构。

链轮回转装纸

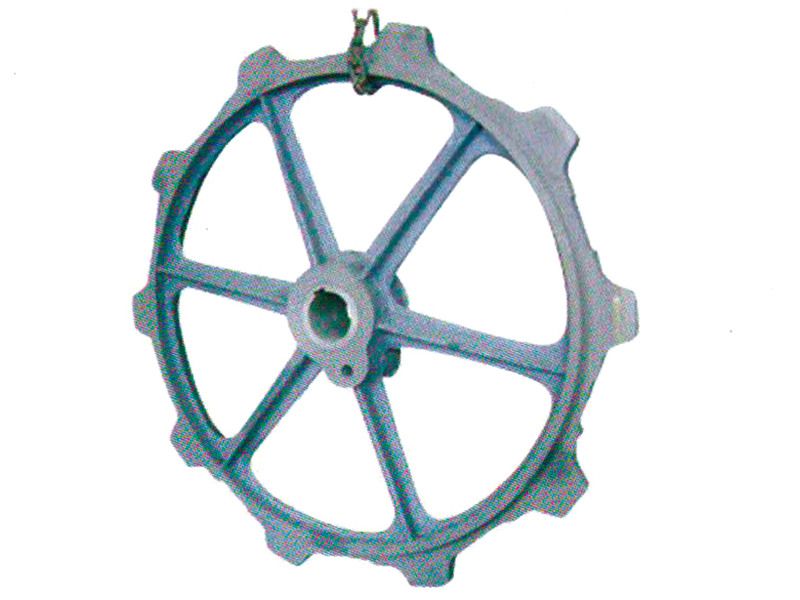

　　链轮回转装置的回转轮为链轮,一般用于小的转弯半径,推荐使用Z=10的链轮。(Z- 链轮齿数)

结构图

光轮回转装置

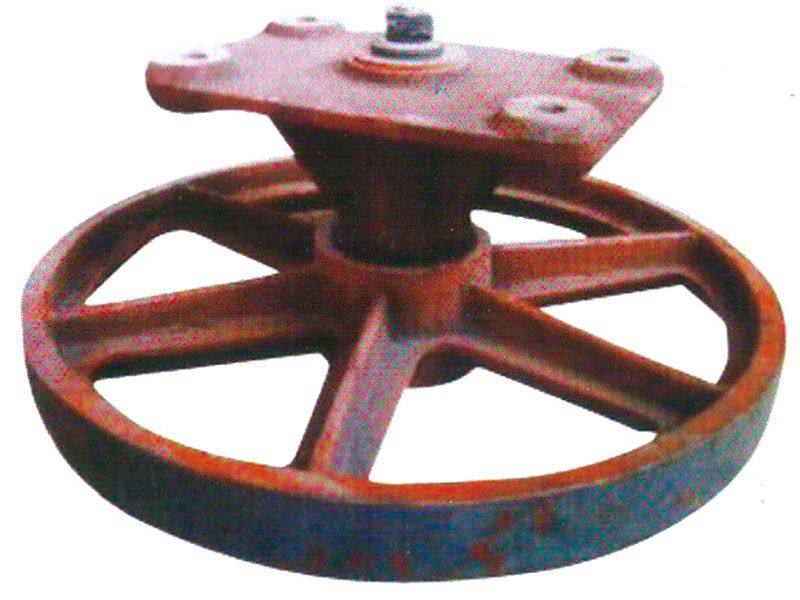

　　光轮回转装置的回转轮为无牙光轮,般用于半径较大的水平转弯段。

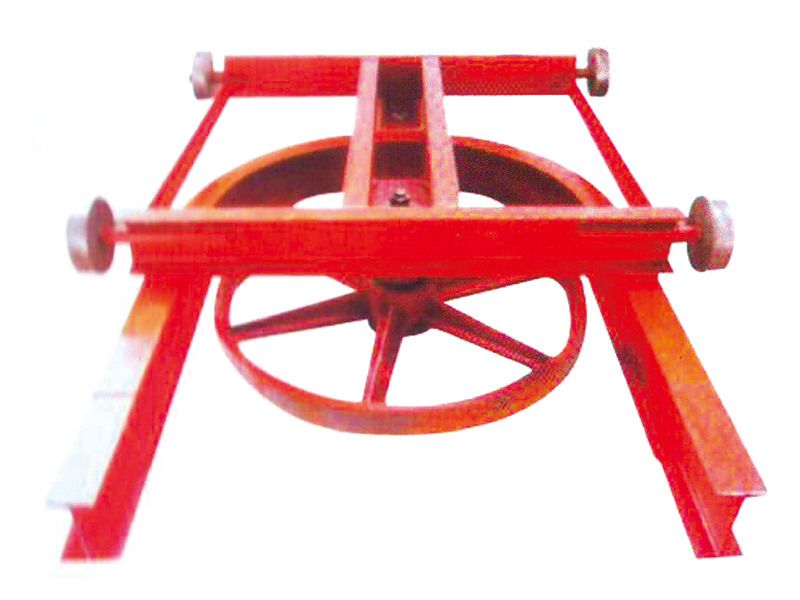

滚子列回转装置

　　链轮回转装置的回转轮为链轮,一般用于小的转弯半径,推荐使用Z=10的链轮。(Z- 链轮齿数)

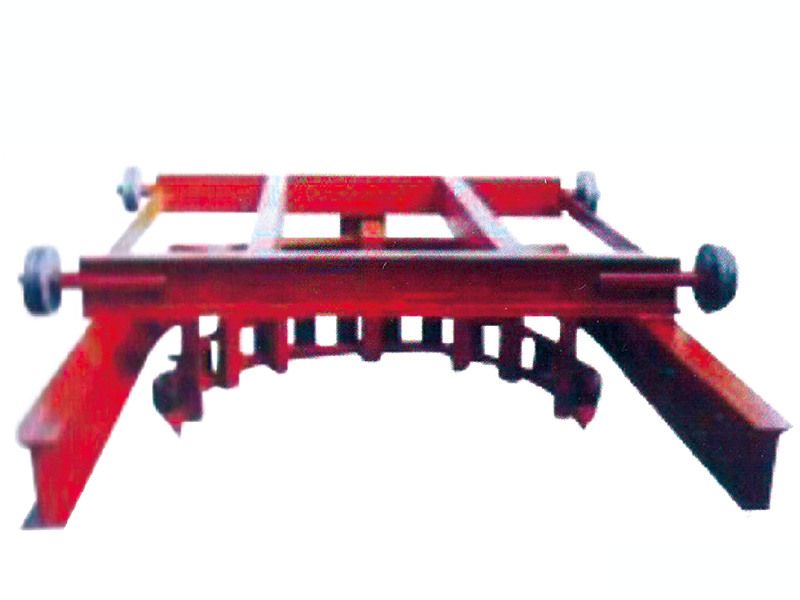

滚子列涨紧

XT水平弯轨

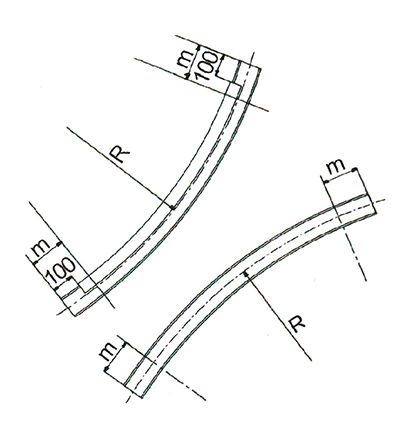

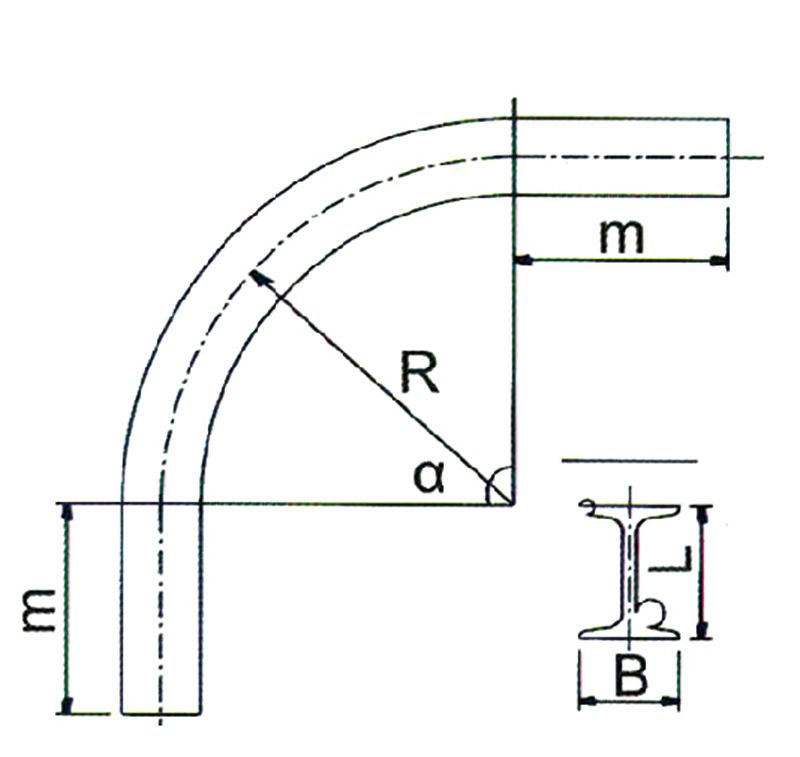

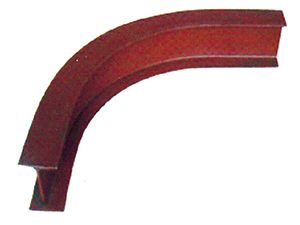

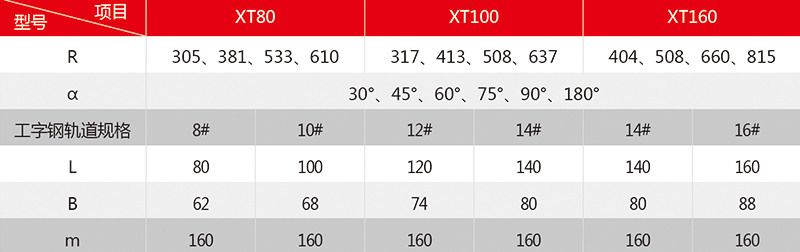

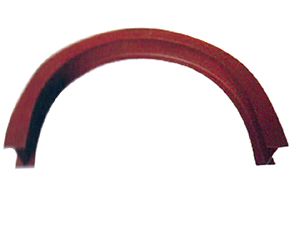

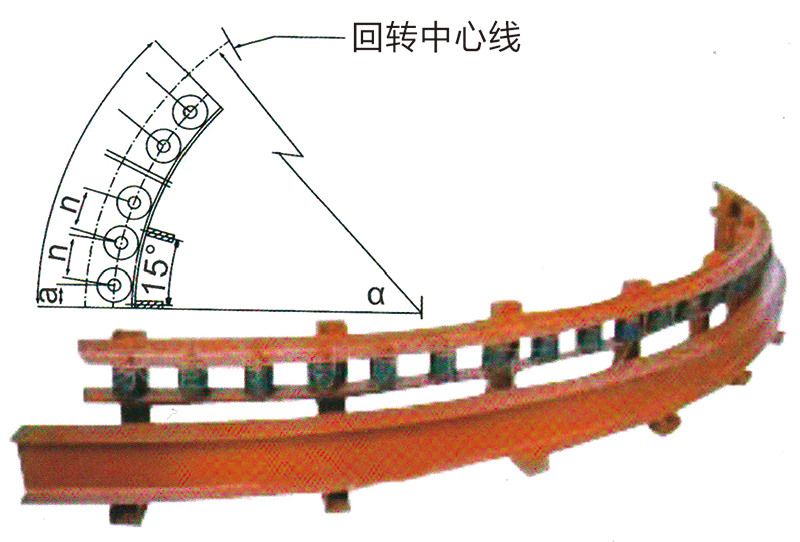

　　用于输送链条行走水平转弯处,标准半径由R3O5mm~R815mmx180°,可根据安装现场情况作任意有度裁切,还可以根据客户需要订做加工水平弯头。

结构图

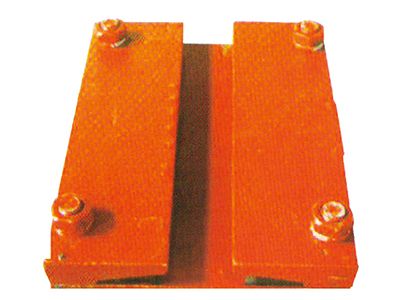

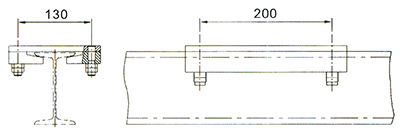

XT活动轨

XT炉内吊架

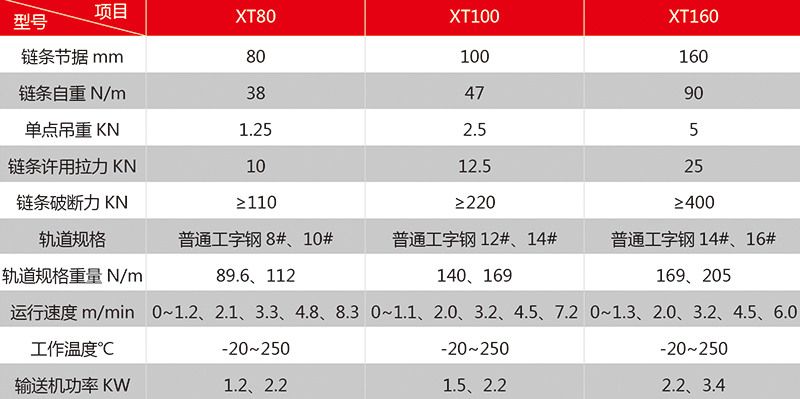

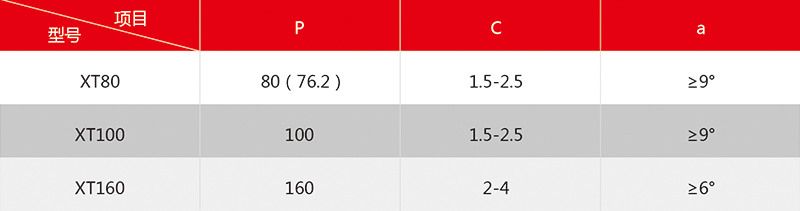

XT系列悬挂输送链条主要技术参数

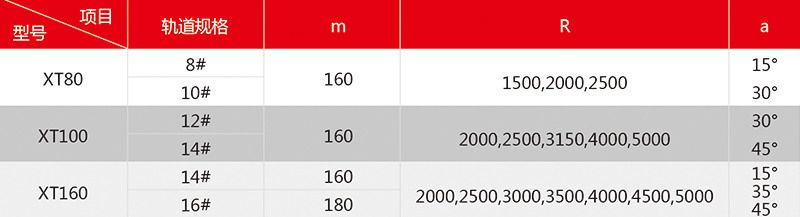

XT垂直弯轨

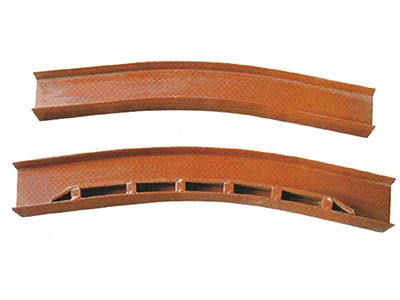

　　用于输送链条行走上升及下降处,可安装现场情况做任意角度裁切,但是角度不要大于45度,但要同时考虑上升下降处相连两吊具距离的影响。

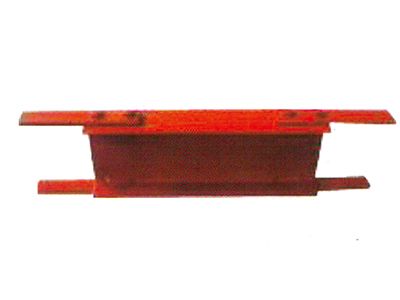

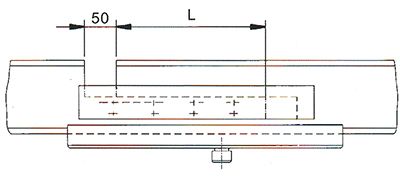

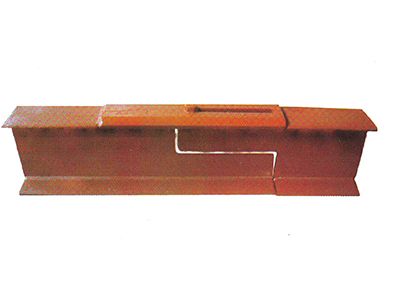

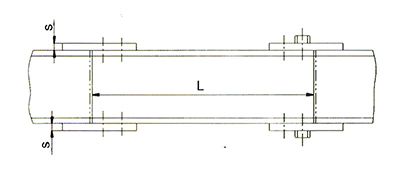

XT温度伸缩轨
