WF系列十字链条输送机

　　XF系列中型输送机,除具有一般轻型悬挂输送机的特点外 ,更具有单点吊重50-150kg,运行平稳,链条可拆卸,轨道刚度好等优点。而在诸多行业中广泛被应用。

　　十字链条:WF 400十字输送链适用于汽车轮毂积放输送机牵引之用。

　　链条是由驱动链条带动,在轨道内作连续运行的部件,它在输送机中起着悬挂和传送工作的作用,输送链条采用双向铰接,因此它除了作直线运动后,还能随着轨道的曲线形状,在完成水平和垂直面内的空间曲线运动。

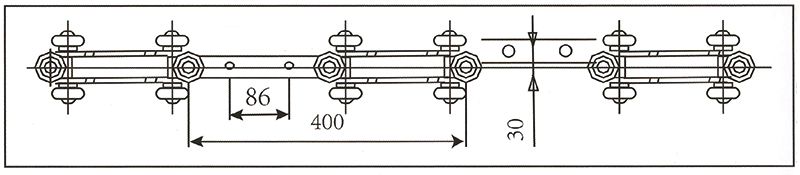

　　下图所示是XF系列输送机的输送链条简图。它的每1节(T)有4个走轮、4个导向和2个十字节。走轮和导向轮用双链板通过十字节和销轴相连接。销轴中间挂上可拆式吊板或固定吊板后,即可运送工件。它的走轮和导向轮都采用双排滚珠结构,其大小常规为中38,中45轴承作导向、走轮组成,轨道宽度做出相应调整。

产品结构图

轨道

　　轨道由3. 5mm、4mm、5mm、6mm四种规格钢板制成,水平和垂直弯轨一般也采用3.5mm、4mm、5mm、6mm四种规格钢板制成,在I况条件恶劣及线路张力较大的情况下,水平和垂直弯轨中的受力侧导轨可采用45方钢制成,经久耐用。

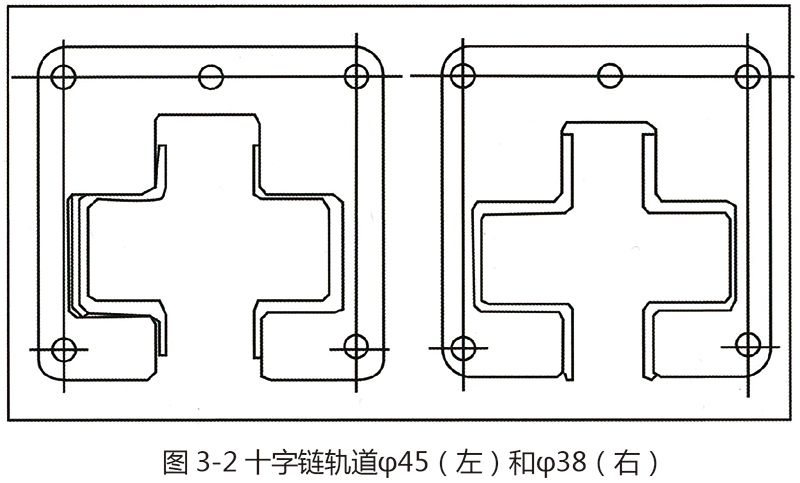

轨道结构图

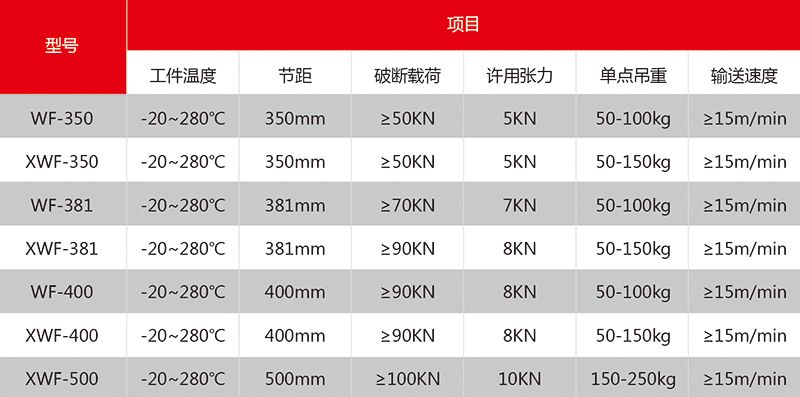

轨道参数

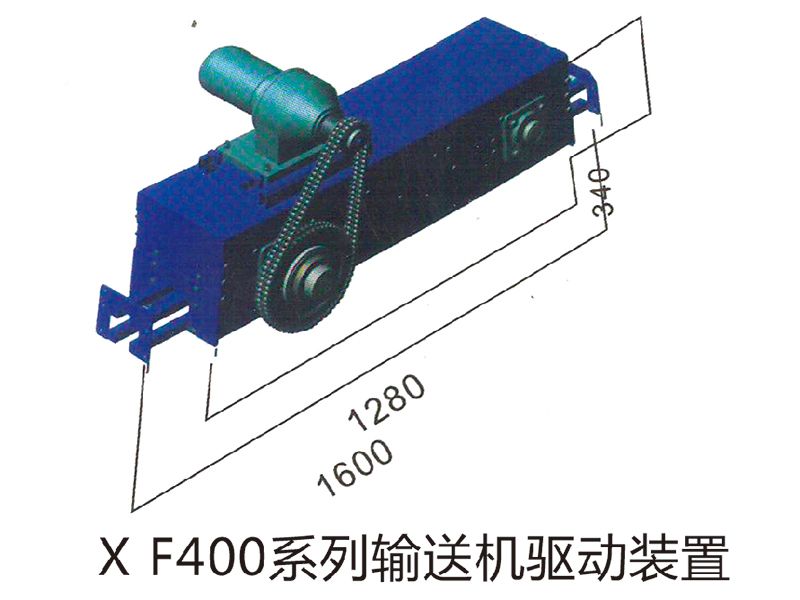

驱动装置

　　XF400系列输送机的驱动装置采用履带链式直线驱动的方式,驱动运行安全平稳,噪音很为了避免整条线路运行出现故障时驱动装置不致破坏,驱动装置还设有扭矩限制器,同时保证了线路出现故障时整个系统能及时停下，保护了输送系统各个部件不致受损。

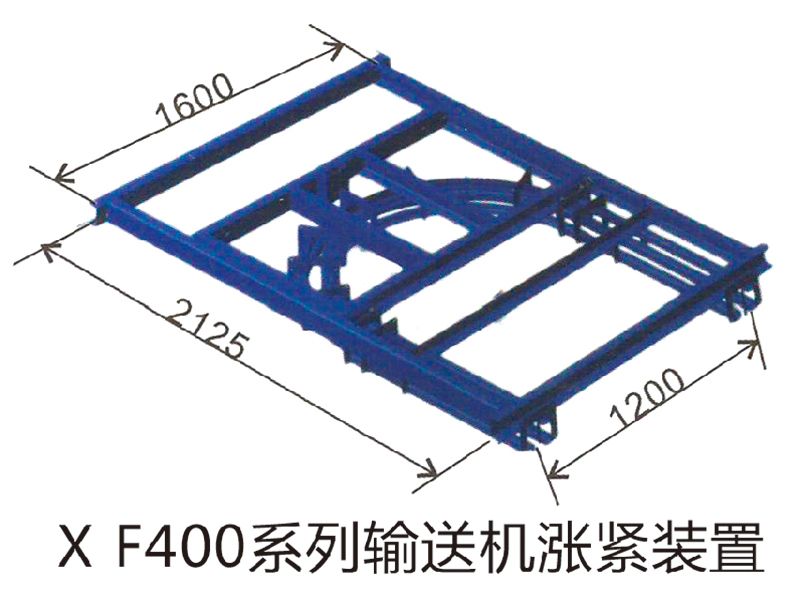

涨紧装置

　　涨紧装置分弹簧涨紧、重锤涨紧以及气动张紧等形式。工作中,涨紧装置的浮动架依靠四个U型轴承支撑，可以在槽钢组成的固定架上前后灵活行走。涨紧装置的标准半径为600毫米,标准涨紧行程为400毫米,特殊的尺寸可以按用户要求制作。

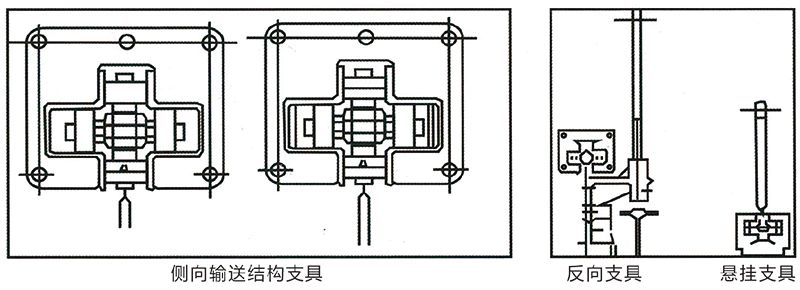

支具

　　支具,在设备运行过程中起到运载工件的作用,是用于支撑工件的工具。
