WJ系列重型地面垂直输送机

一、概述

　　重型地面垂]直输送机是我公司为适应市场需求而开发制造的重型地面输送设备,此翰送机将轨道、条驱动装置、涨紧装置等输送机部件布置在地面以下,生产现场布局整齐、美观,且减小了输送机运动部件因杂物落下而损坏的可能性。

二、链条

　　该型送机的链条采用XF400链条,结构紧凑,拆装方便,运行安全性、稳定性好,步进运行定位准确,链条在上下两层轨道内分别运行,工程施_ I量明显减少,基础投资少,经济效益好。

三、轨道

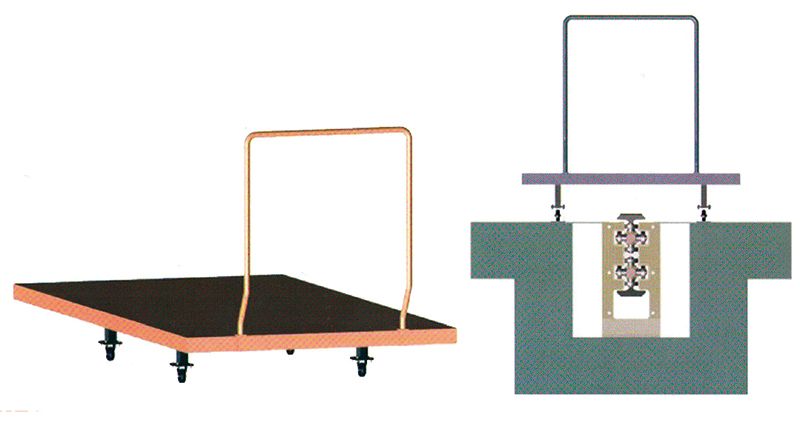

　　轨道分上下两层,链条在里面分别往返运行,轨道底部留有空间,用来方便安装在链条上的推头顺利通行。

四、技术参数

　　链条节距:400mm

　　链条推力:800k

　　环境温度:250°C

　　工艺小车承载能力:500kg

　　标准直轨长度:6000mm

　　水平弯轨

　　角度:15*/30*/45°/90*/1 80°

　　半径:2500/3000mm

　　驱动装置:直线驱动(定速/调速电机)

　　张紧装置:气动/重锤/丝杠

　　润滑装置:多路全自动润滑装置

　　特殊设备:机械或气动旋转站、移载机

　　积放功能:无，可通过plc控制按节拍运行
